1.產品描述
ATE700Q 是一顆包含音頻編解碼器、HIFI 級單/雙麥克風輸入和立體聲耳機輸出解決方案。內部集成多個 模塊，全速 USB 2.0 Device 接收器(PHY)，ARM? Cortex?-M4 32-bit MCU 內核主頻 120MHZ，24bit ADC 采 樣率：44.1、48KHZ，24bit DAC 采樣率：44.1、48KHZ，支持標準安卓耳機線控按鍵控制，支持國/美標切換 帶三/四節耳機自動插拔與類型檢測。它非常適用于 USB C 型桌面拓展塢、個人 PC/平板電腦主板、收銀機、 視頻會議視聽設備、Type-c 耳機、C 型音頻轉接頭、USB 話務耳機、USB 車載 AUX 音頻線、USB 麥克風、 音頻采集卡等產品應用。
2. 特點
? 符合USB 2.0 Full speed UAC1.0
? 符合USB AUDIO & HID設備類規范
? 支持Headset模式
? 支持Microphone/立體聲LINE_IN模式
? 支持Speaker模式
? 支持硬件設置三種模式切換
? 支持國/美標切換帶耳機插拔檢測
? 麥克風Audio-ADC參數：
采樣率：44.1、48、96KHZ 位寬：16、24Bit SNR≥87dB Bias電壓：3.3V ?
立體聲耳機輸出Audio-DAC參數： 采樣率：44.1、48、96KHZ 位寬：16、24Bit SNR≥100dB RL輸出擺幅=1.1V
內置G類耳放直驅16/32Ω耳機，最大功率50mW
? 支持蘋果原裝3.5mm耳機線控和安卓耳機線控：上一曲、下一曲、播放/暫停、點按音量加減、長按音量連續加減
? 芯片單電源供電：5.5V-MAX

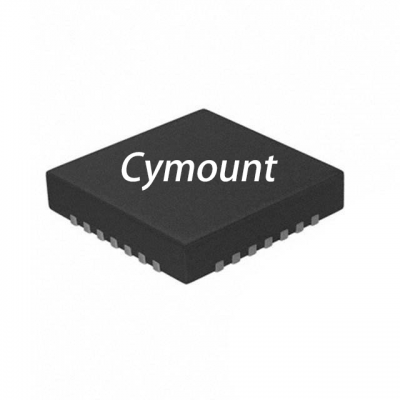

? 內置晶振、QFN20-3x3封裝
